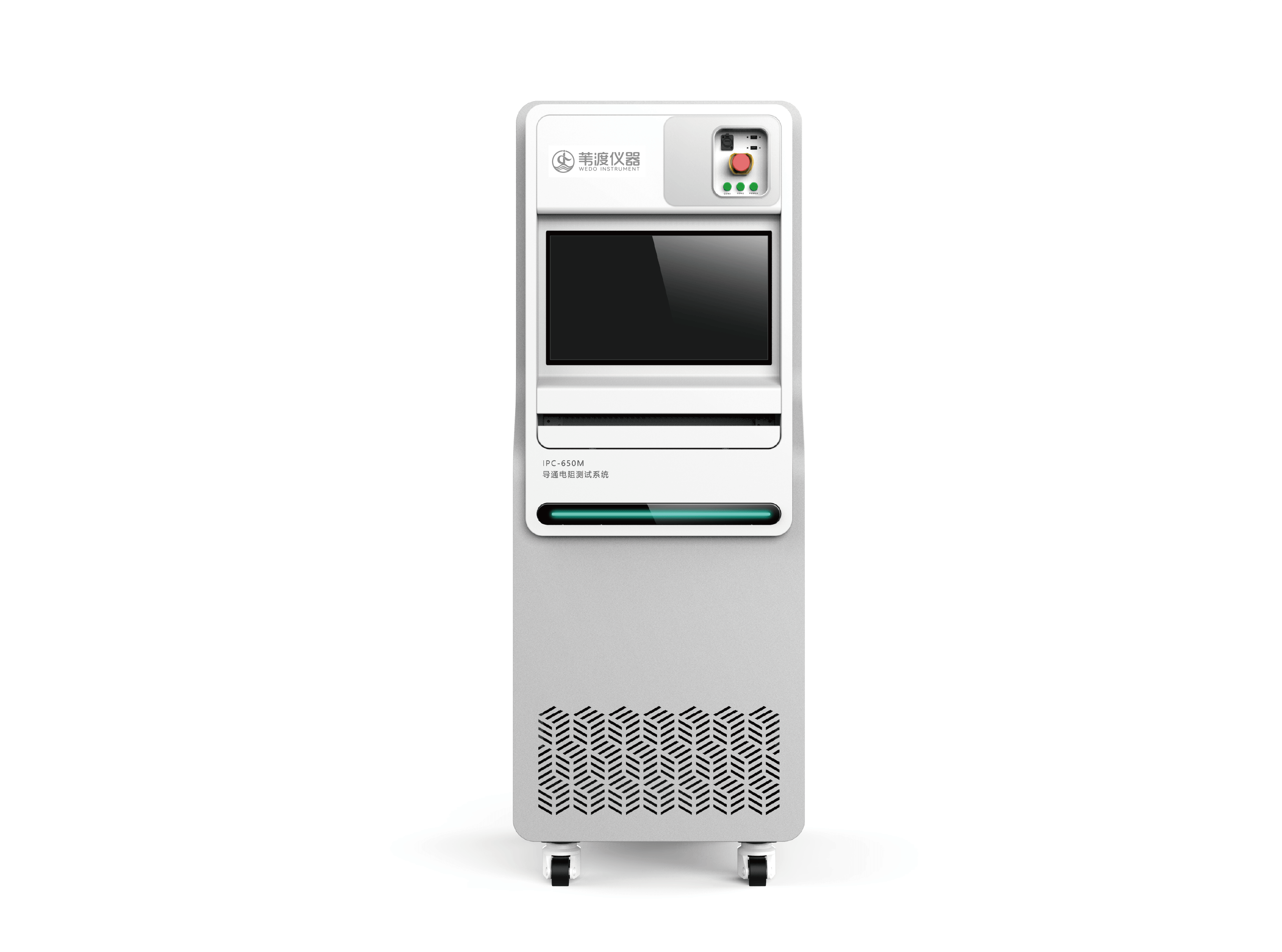

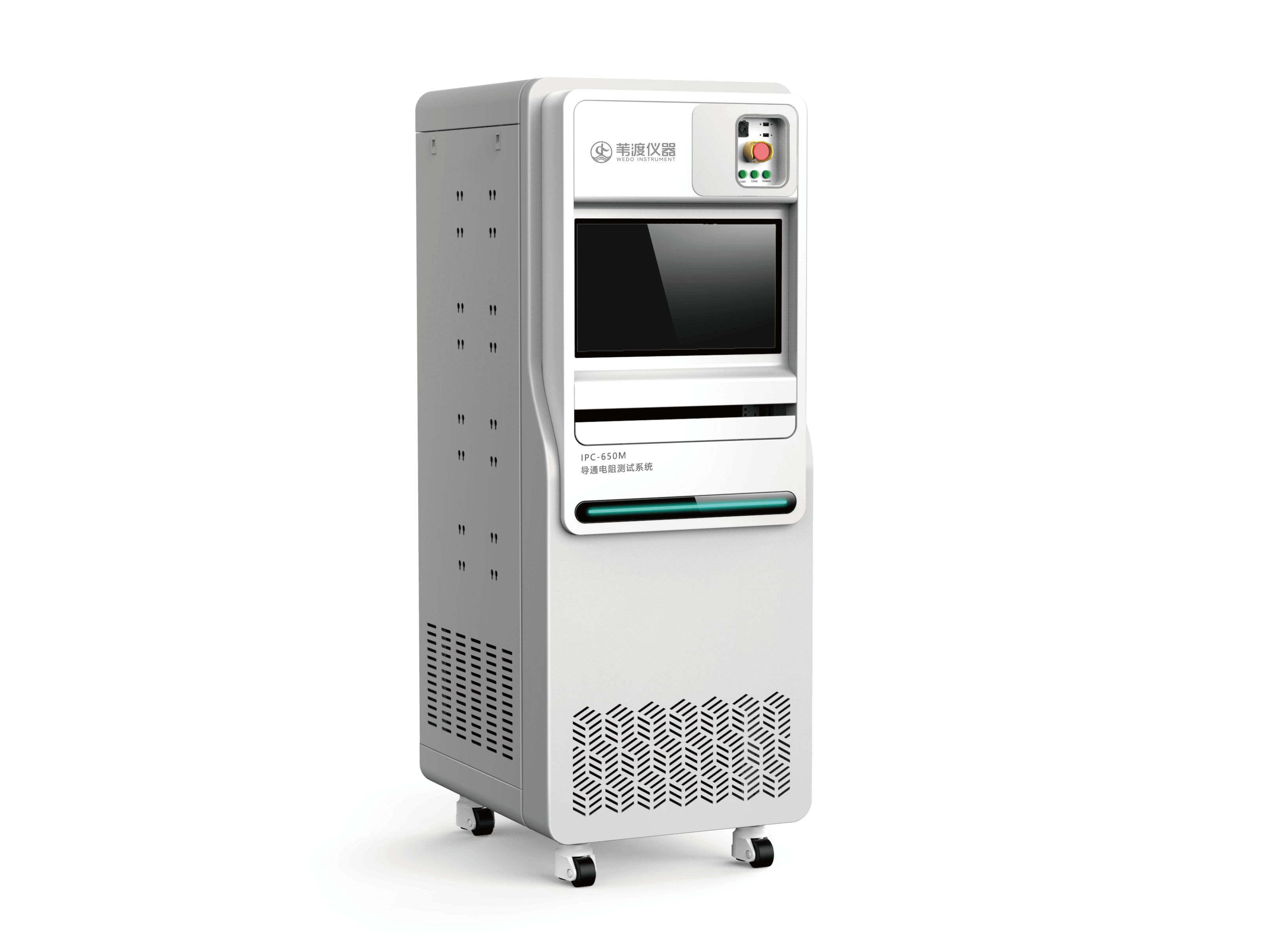

導通電阻測試系統 IPC-650M系列

高精度、寬范圍的測量微小電阻

在高、低溫循環沖擊下，對焊接連接部、接插件連接部以及通 路電阻進行高精度連續測試，檢測電阻的微小變化，自動計算電阻 變化率以及判定是否符合技術要求，保證產品質量與可靠性。

獨立溫度檢測功能

測試帶有10個溫度測量通道，可以跟隨產品進入環境試驗 內，并檢測箱體內溫度變化。

實時數據采集及存儲

采用數據庫管理模式，可以在控制數據采集量的同時對產品缺 陷發生進行有效管理。

高可靠性、高精度的測試儀器

測試核心采用美國先進測量?jī)x器，并經過CE認證，在計量方面  均可溯源到國際標準。

寬廣的測試電流

選擇不同型號的測試系統，測試電流可以在1mA-5A范圍內應  用，滿足不同的測試要求。

對被測電阻施加一個恒定直流電流，再準確測量被測電阻上的電壓，根據歐姆定律換算出電阻值；對于微小電阻測量，需要考慮2個影響測量精度的重要因素：引線誤差和接點熱電勢；對于引線誤差采用4線制來達到消除引線電阻；對于測量回路中各個接點的熱電勢影響，采用正負電流交替測量法，分別在正向電流測試一次電壓，然后再施加一個反向電流，測量電壓，將2次測得的電壓進行計算后，根據歐姆定律再計算出電阻值。

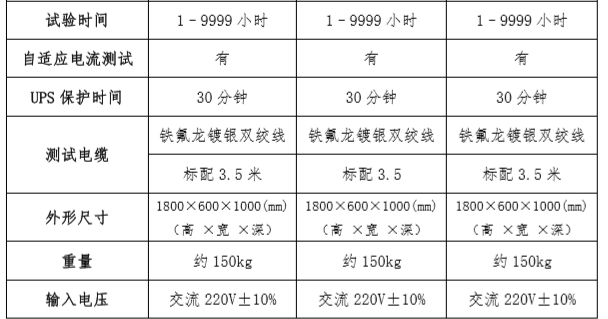

系統參數：
